Выключатели дифференциальные
- Выключатель дифференциальный двухполюсный (УЗО) "Дельта 1-1"
(в дальнейшем - Устройство) предназначено
для защиты людей от поражения электрическим током, защиты однофазных электрических
сетей от токов утечки, перегрузки и короткого замыкания.
Защита осуществляется
путем отключения электроустановки, защищаемой Устройством, от питающей сети.
Отключение электроустановки от питающей сети происходит в следующих случаях:
- при случайном прикосновении к проводящим нетоковедущим частям электроустановки
(металлический корпус), оказавшимся под напряжением вследствие повреждения
изоляции или неправильных действий;
при случайном прикосновении к токоведущим частям электрооборудования,
проводников и кабелей, оказавшихся доступными при нарушении изоляции;
при коротком замыкании в цепях электроустановки;
- при перегрузке по току в электроустановке.
Выключатель дифференциальный стационарно устанавливается в вводно-распределительных устройствах,
щитках квартирных, этажных, в распределительных электроустановках жилых и
общественных зданий, а также промышленных передвижных и стационарных однофазных
электроустановках. Применяется в сетях с заземленной нейтралью. Устройство работоспособно в климатических условиях, соответствующих группе
УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов,
соответствующих группе М4 по ГОСТ 15543.1-80.
Пример записи обозначения устройства при заказе:
Устройство на номинальный ток 40А с уставкой тока утечки 0,03А -
"УЗО "Дельта 1-1"-2-40А-0,03А".
- Автомат дифференциальный (УЗО) селективные типа А "Дельта 1-1S"
(выключатель дифференциальный) - аналогично "Дельта 1-1" с задержкой времени.
Технические характеристики

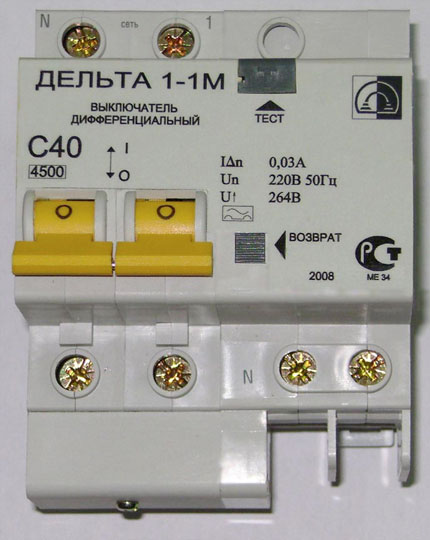

выключателей дифференциальных "Дельта 1-1", "Дельта 1-1М"
| Номинальное напряжение Un, В |
220 |
| Максимальное рабочее напряжение Umax, В |
264 |
| Минимальное рабочее напряжение Umin, В |
50 |
| Частота питающей сети, Гц |
50 |
| Число полюсов |
2 |
| Номинальный ток In, А |
10…100 |
| Номинальная уставка тока утечки IDn, А |
0,01; 0,03; 0,1; 0,3 |
| Максимальная коммутационная способность Im, КA |
4,5(10*) |
| Время срабатывания t (по току утечки/по напряжению), с |
≤ 0,04 |
| Потребляемая мощность Р не более, Вт |
0,5 |
| Сопротивление изоляции Rиз не менее, МОм |
10 |
| Электрическое прочность изоляции Uиз не менее, В |
2000 |
| Коммутационная износостойкость N не менее, циклов |
20000 |
| Наличие защиты от сверхтоков и тепловой защиты |
+ |
| Способ крепления |
DIN-рейка |
| Масса m, не более кг |
0,35 (0,45*) |
| Гарантийный срок, лет |
5 |
| Примечание: * - для устройств с номинальным рабочим током 80 и 100А. |
Технические характеристики
выключателя дифференциального "Дельта 1-1S"
| Номинальное напряжение Un, В |
220 |
| Максимальное рабочее напряжение Umax, В |
264 |
| Минимальное рабочее напряжение Umin, В |
50 |
| Частота питающей сети, Гц |
50 |
| Число полюсов |
2 |
| Номинальный ток In, А |
10…100 |
| Номинальная уставка тока утечки IDn, А |
0,01; 0,03; 0,1; 0,3 |
| Максимальная коммутационная способность Im, КA |
4,5(10*) |
| Время срабатывания t (по току утечки/по напряжению), с |
0,04 ≤ 0,15 |
| Потребляемая мощность Р не более, Вт |
0,5 |
| Сопротивление изоляции Rиз не менее, МОм |
10 |
| Электрическое прочность изоляции Uиз не менее, В |
2000 |
| Коммутационная износостойкость N не менее, циклов |
20000 |
| Наличие защиты от сверхтоков и тепловой защиты |
+ |
| Способ крепления |
DIN-рейка |
| Масса m, не более кг |
0,35 (0,45*) |
| Гарантийный срок, лет |
5 |
| Примечание: * - для устройств с номинальным рабочим током 80 и 100А. |
